汽车前照灯检测是整车第三方检验服务里安全性能检测不可或缺的关键环节，评判车灯情况的两大核心参数为发光强度与光束照射位置。此前在检验| 汽车前照灯检验检测标准及方法 （一）一文中，介绍了光照位置检验标准、屏幕检测法的内容，本文将继续讲解汽车前照灯检验里发光强度标准，以及前照灯检测仪检测方法。
前照灯发光强度标准及仪器检测方法
前照灯发光强度的检验检测标准

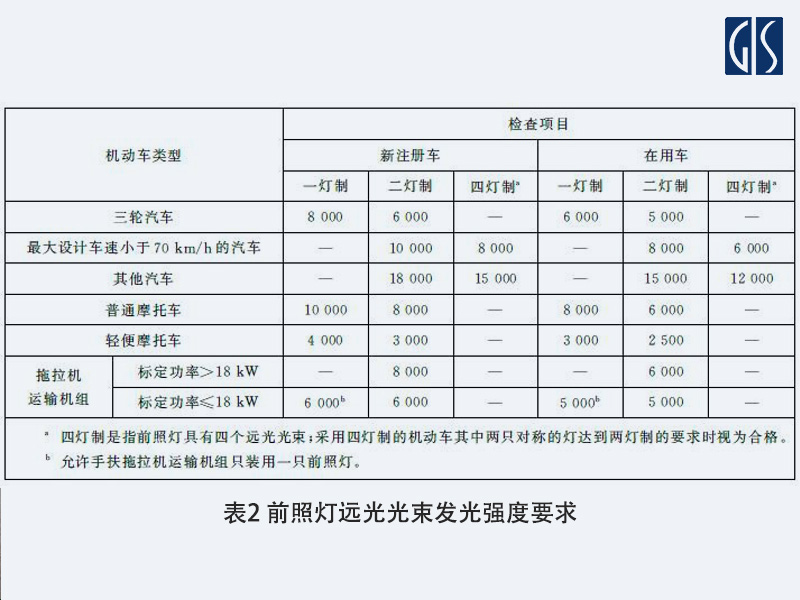

GB7258-2017《机动车运行安全技术条件》规定，机动车每只前照灯的远光光束发光强度应达到表2的要求。测试时，其电源系统应处于充电状态。
采用四灯制的机动车其中两只对称的灯达到两灯制的要求时视为合格
前照灯检测仪检测发光强度和光轴偏斜量
前照灯检测仪是按一定测量距离放在被检车辆的对面，用来检测前照灯发光强度与光轴偏斜量的专用设备。光轴偏斜量表示光束照射位置。
前照灯检测仪的检测原理
前照灯检测仪的类型很多，但基本检测原理类似，一般均采用能把吸收的光能变成电流的光电池作为传感器，按照前照灯主光束照射光电池产生电流的大小和比例，来测量前照灯发光强度和光轴偏斜量。
- 发光强度的检测原理
测量前照灯发光强度的电路由光度计、可变电阻和光电池等组成。按规定的距离使前照灯照射光电池，光电池便按受光强度的大小产生相应的光电流使光度计指针摆动，指示出前照灯的发光强度。 - 光轴偏斜量的检测原理
测量前照灯光轴偏斜量的电路，由两对光电池组成，左右一对光电池S左S右上接有左右偏斜指示计，用于检测光束中心的左右偏斜量；上下一对光电池S上S下上接有上下偏斜指示计，用于检测光束中心的上下偏斜量。
当光电池受到前照灯光束照射时，如果光束照射方向偏斜，将分别使光电池的受光面不一致，因而产生的电流大小也不一致。光电池产生的电流差值分别使上下偏斜指示计及左右偏斜指示计的指针摆动，从而检测出光轴的偏斜方向和偏斜量。
当光轴无偏斜时，上下偏斜指示计的指针和左右偏斜指示计的指针均垂直向下，即处于零位。当光轴有偏斜时，上下偏斜指示计的指针向“下”方向偏斜，左右偏斜指示计的指针向“左”方向偏斜。
若通过适当的调节机构，调整光线照射光电池的位置，使S左S右和S上S下每对光电池受到的光照度相同，此时每对光电池输出的电流相等，两偏斜指示计的指针均指向零位，其调节量反映了光束中心的偏斜量。当偏斜指示计指针处于零位时，光电池受到的光照最强，四块光电池所输出电流之和表明了前照灯的发光强度。
前照灯检测仪的结构和工作原理
按照前照灯检测仪的结构特征与测量方法不同，常用汽车前照灯检测仪可分为聚光式、屏幕式、投影式和自动追踪光轴式四种类型。这些不同类型的前照灯检测仪均由接受前照灯光束的受光器、使受光器与汽车前照灯对正的照准装置、前照灯发光强度指示装置、光轴偏斜方向和偏斜量指示装置及支柱、底板、导轨、汽车摆正找准装置等组成。
- 聚光式前照灯检测仪
聚光式前照灯检测仪利用受光器的聚光透镜把前照灯的散射光束聚合起来，并导引到光电池的光照面上，根据其对光电池的照射强度，来检测前照灯的发光强度和光轴偏斜量。检测时，检测仪放在距前照灯前方1m处。 - 屏幕式前照灯检测仪
屏幕式前照灯检测仪在固定屏幕上装有可以左右移动的活动屏幕，在活动屏幕上装有能上下移动的内部带有光电池的受光器。前照灯的光束照射到屏幕上，检测发光强度和光轴偏斜量。通常测试距离为3m。 - 投影式前照灯检测仪
投影式前照灯检测仪采用把前照灯光束的影像映射到投影屏上，来检测发光强度和光轴偏斜量。检测时，测试距离一般为3m。
在聚光透镜的上下和左右方向装有四个光电池。前照灯光束的影像通过聚光透镜、光度计的光电池和反射镜后，映射到投影屏上。检测时，通过上下、左右移动受光器使光轴偏斜指示计指示为零，从而找到被测前照灯主光轴的方向，然后根据投影屏上前照灯光束影像的位置，即可得出主光轴的偏斜量，同时可从光度计的指示中读取发光强度。
根据投影式前照灯检测仪光轴偏斜量的检测方法不同，有投影屏刻度检测法和光轴刻度盘检测法。
投影屏刻度检测法是在投影屏上刻有表示光轴偏斜量的刻度线，根据前照灯影像中心在投影屏上所处的位置，即可直接读出光轴的偏斜量。
光轴刻度盘检测法是转动上下与左右光轴刻度盘，使前照灯光束影像中心与投影屏坐标原点重合，然后从光轴刻度盘上读取光轴偏斜量。 - 自动追踪光轴式前照灯检测仪
自动追踪光轴式前照灯检测仪采用受光器自动追踪光轴的方法检测前照灯发光强度和光轴偏斜量。一般检测距离为3m。
检测时，前照灯的光束照射到检测仪的受光器上。此时，若前照灯光束照射方向偏斜，则主、副受光器的上下光电池或左右光电池的受光量不等，由其电流的差值控制受光器上下移动的电动机运转，或使控制箱左右移动的电动机运转，并通过传动机构牵动受光器上下移动或驱动控制箱在轨道上左右移动，直至受光器上下、左右光电池受光量相等为止。
在追踪光轴时，受光器的位移方向和位移量由光轴偏斜指示计指示，此即前照灯光束的偏斜方向和偏斜量、发光强度由光度计指示。
综合来看，汽车前照灯检验需要同时把控发光强度与光束照射位置两大核心指标，二者缺一不可。只有结合前照灯检测仪精准测光、屏幕检测法快速筛查两种方式，才能全面排查车灯亮度不足、照射偏斜、会车眩光等安全问题。
